Đầu khẩu siết cổ phốt 07916-3710101

Name: Đầu khẩu siết cổ phốt 07916-3710101
Brand: thegioithietbioto.com
SKU: 07916-3710101
Availability: InStock
Rating: 5 (8 reviews)

Mã sản phẩm: 07916-3710101

Xuất xứ: Nhật Bản
Bảo hành: 12 tháng chính hãng
Danh mục: Kowa Seiki Tools - SST

Hàng hóa chính hãng: CO - CQ, Chứng nhận phân phối, Hóa đơn VAT
Cung cấp bản vẽ hạ tầng kỹ thuật : Nền móng - Điện động lực - Khí nén
Lắp đặt hoàn chỉnh - Hiệu chuẩn (calibration) - Bàn giao công nghệ - Bảo hành tiêu chuẩn / Bảo hành mở rộng

Sài Gòn: 0968245333 Hà Nội:0937880505

Thông tin cơ bản

Thông số	Giá trị
Mã sản phẩm	07916-3710101
Loại dụng cụ	Đầu khẩu siết đai ốc cổ phốt
Dẫn động	1/2" Square Drive
Ứng dụng	Tháo lắp, điều chỉnh đai ốc cổ lái

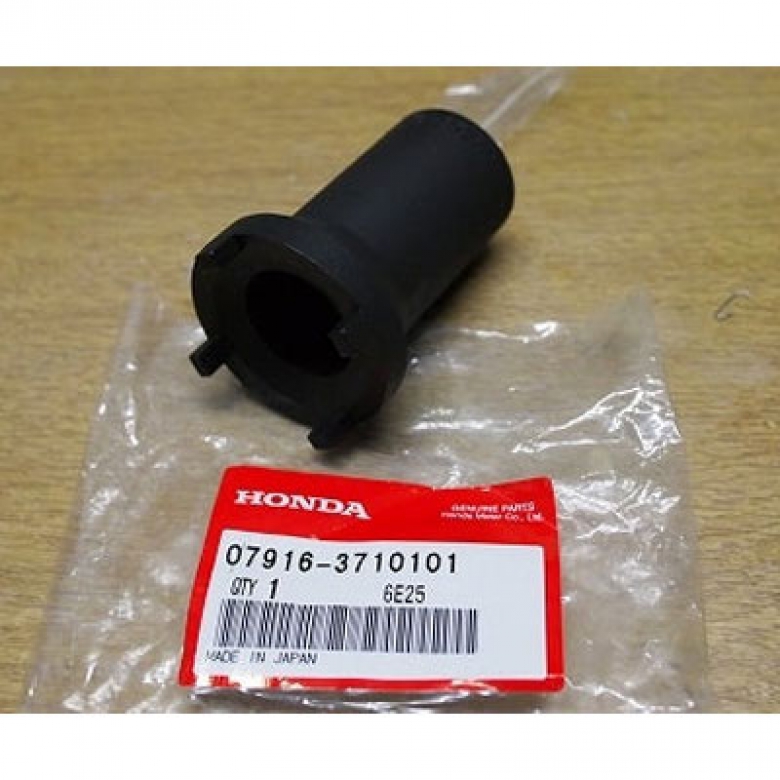

07916-3710101 là đầu khẩu chuyên dụng dùng để tháo lắp và siết đai ốc điều chỉnh cổ lái (steering stem nut / steering head bearing adjusting nut) trên xe máy Honda. Dụng cụ này được thiết kế để ăn khớp chính xác với đai ốc cổ phốt, giúp điều chỉnh lực siết bạc đạn cổ lái theo đúng tiêu chuẩn của nhà sản xuất.

Đặc điểm nổi bật

Thiết kế chuyên dụng cho đai ốc cổ lái Honda.
Dẫn động vuông 1/2 inch, sử dụng với cần lực hoặc tay vặn tiêu chuẩn.
Giúp siết đúng mô-men lực khi bảo dưỡng hoặc thay bạc đạn cổ lái.
Tránh làm biến dạng hoặc hư hỏng đai ốc khi sử dụng dụng cụ thông thường.
Kết cấu thép cường lực, độ bền cao.

Công dụng

Tháo và lắp đai ốc điều chỉnh cổ phốt.
Điều chỉnh độ rơ và độ nặng của hệ thống lái.
Hỗ trợ thay thế bạc đạn cổ lái, chén cổ lái và bảo dưỡng hệ thống lái.
Ứng dụng
Dụng cụ này được Honda chỉ định sử dụng trong nhiều tài liệu sửa chữa để siết đai ốc điều chỉnh cổ lái với mô-men ban đầu khoảng 25 N·m trước khi thực hiện bước chỉnh tải bạc đạn cổ lái.

Quy trình thao tác: Áp dụng cho BÁNH TRƯỚC/HỆ THỐNG PHUỘC/HỆ THỐNG LÁI

Thực hiện: Thoa dầu vào ren của đai ốc điều chỉnh vòng bi.

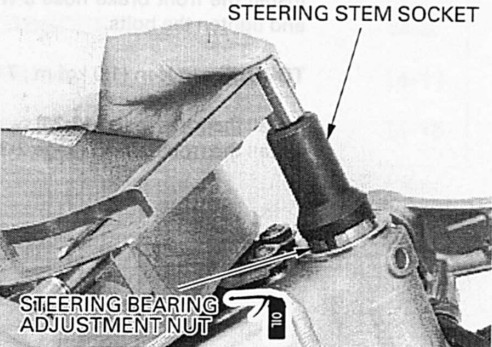

Thực hiện: Lắp và siết chặt đai ốc điều chỉnh chảng ba (cổ phốt).

Dụng cụ: Đầu khẩu siết cổ phốt (mã số 07916-3710101).
Lực siết: 25 N-m (2.5 kgf-m, 18 lbf-ft).

3. Thực hiện: Xoay chảng ba qua lại hết hành trình ít nhất năm lần để định vị vòng bi.
4. Thực hiện: Siết lại đai ốc điều chỉnh chảng ba với lực siết tương tự.

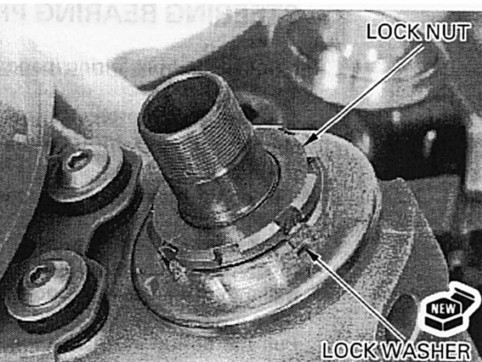

5. Thực hiện: Lắp vòng đệm khóa mới.

6.Thực hiện: Bẻ hai tai đối diện xuống rãnh của đai ốc điều chỉnh.
7. Thực hiện: Lắp và siết bằng tay đai ốc khóa vào hết cỡ.
8.Thực hiện: Giữ đai ốc điều chỉnh và siết thêm đai ốc khóa trong vòng 90 độ.

Mục đích: Để căn thẳng hàng các rãnh với tai của vòng đệm khóa.

9.Thực hiện: Bẻ các tai của vòng đệm khóa lên vào rãnh đai ốc khóa.
10.Thực hiện: Lắp chảng ba trên và đai ốc cổ phốt.
11.Thực hiện: Lắp tạm thời cặp phuộc vào các chảng ba.

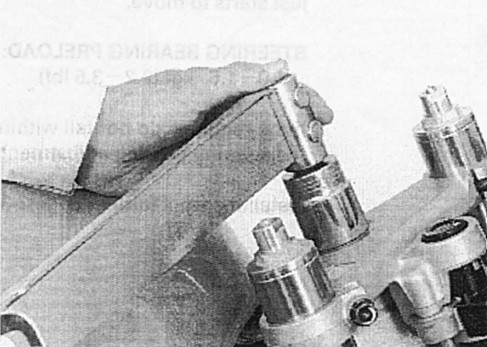

12. Thực hiện: Siết chặt đai ốc cổ phốt.

Lực siết: 103 N-m (10.5 kgf-m, 76 lbf-ft).

13.Thực hiện: Tháo cặp phuộc ra.

Kiểm tra: Đảm bảo chảng ba chuyển động mượt mà, không rơ lỏng hay bị kẹt.

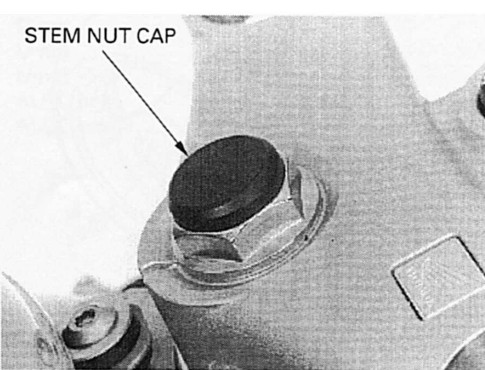

14. Thực hiện: Lắp nắp chụp đai ốc cổ phốt.
