Bộ dập bụi màng nước và khử mùi bằng than hoạt tính

Mã sản phẩm: TPMN-17
 Bộ dập bụi – khử mùi bằng màng nước và than hoạt tính do Tân Phát Etek nghiên cứu – sản xuất đạt tiêu chuẩn kỹ thuật về khí thải công nghiệp số QCVN:19 /2009/BTNMT & QCVN:20/2009/BTNMT.
 Xử lý bụi sơn đạt trên 80% nhờ thiết kế kiểu buồng kín. Thu gom bụi sơn dễ dàng.
 Xử lý mùi sơn bằng lọc than hoạt tính trước khi phát thải ra ngoài môi trường.
Yêu cầu báo giá
           Hàng hóa chính hãng,  đầy đủ CO, CQ, Chứng nhận phân phối
 Cung cấp bản vẽ hạ tầng kỹ thuật : Nền móng - Điện động lực - Khí nén
 Lắp đặt hoàn chỉnh - Hiệu chuẩn (calibration) - Bàn giao công nghệ.
 Bảo hành tiêu chuẩn / Bảo hành mở rộng
 Đăng kiểm cơ giới |Lạnh|Điện |Gầm |Máy | Đồng sơn |Ra vào lốp |Chăm sóc xe |Trạm rửa xe
 SET UP xưởng dịch vụ các hãng xe Du lịch; Tải - Bus : Khoang dịch vụ - Thiết bị, tools - Giàn treo trunking - Điện - Khí- Hệ hút khí xả, Bụi matit trung tâm, Hệ bơm dầu
 Sửa chữa - Bảo dưỡng thiết bị, dụng cụ xưởng 3S, 5S, Garage trên toàn quốc.
 Sài Gòn: 0903235882  Hà Nội:0937880505

CẤU TẠO: Gồm 3 bộ phận

1. Bộ phận chính
  • Phần thân chính được làm bằng Inox chống gỉ kết hợp với vật liệu chống ồn, chịu nước. Trang bị thêm các cửa trong suốt để quan sát và vệ sinh, bảo trì hệ thống.
  • Kích thước: DxRxC (m) : 1.85 x1.2 x 2.5
  • Công suất mô tơ hút 7,5 Kw, 3 pha 380V 50Hz
  • Lưu lượng gió đạt  tối đa 17.000 m3/h
  • Cửa quan sát trong suốt quan sát mức nước và màng nước
  • Các phụ kiện kèm theo như: đồng hồ đo mực nước, các van nước, bộ khởi động từ và rơ le điều khiển mô tơ hút
  • Cần cung cấp đường nước cấp – nước xả tới vị trí thiết bị.
2. Ống giảm âm:Chức năng làm giảm độ ồn khi hoạt động. Khí thoát ra từ motor gây hiện hiện ồn do lưu tốc rất lớn. Ống giảm âm được cấu tạo nhiều lớp để gia tăng độ cứng vững, giảm thiểu giao động.

Giảm âm thiết kế kiểu co 90 độ



3. Bộ lọc than hoạt tính xử lý mùi của dung môi sơn:Chức năng làm giảm mùi bằng thanh lọc than hoạt tính. Thiết kế kiểu bầu lọc sẽ tăng tiết diện tiếp xúc với khí bị nhiễm mùi để xử lý. Dưới tác động lực thổi của quạt ly tâm, các dòng khí thải gây mùi được dẫn vào buồng lọc khí. Tại đây không khí sẽ được đi qua các khay lọc chứa than hoạt tính để loại bỏ các tạp chất gây mùi tới 93-95%. Vị trí lắp đặt các khay than hoạt tính được bố trí sao cho có thể lọc tất cả các dòng khí nằm trong tiết diện của buồng lọc

Khử mùi thiết kế kiểu ống hình trụ

Khử mùi thiết kế kiểu bầu lọc

Khay lọc có thể tháo rời để thay thế than hoạt tính

CƠ CHẾ HOẠT ĐỘNG

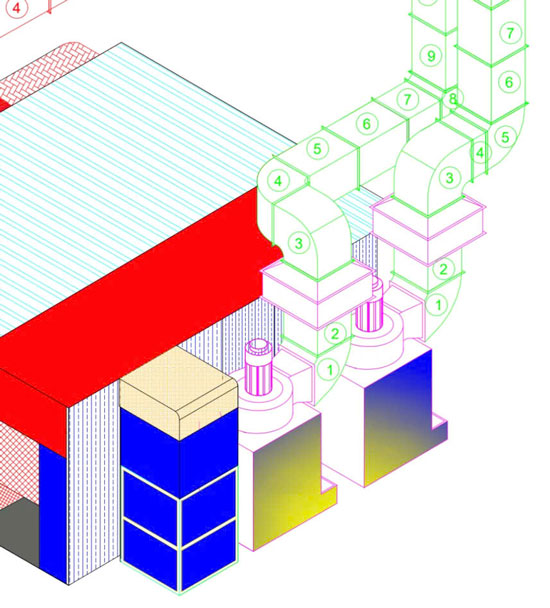

Mô hình bộ dập bụi màng nước - khử mùi than hoạt tính tích hợp cho phòng sơn

hướng gió di chuyển trong bộ dập bụi

- Motor hút được gắn phía trên nóc bộ dập buị màng nước, khi motor hoạt động gió được hút tạo áp trong hệ thống làm kéo theo lớp nước trong thùng, tạo ra một màng nước xoái phun sương (hỗn hợp gồm: nước - không khí –bụi sơn), tại buồng số 1. Ở đây, bụi sơn  được trộn lẫn với nước dạng sương và giữ lại cùng nước hút lên và giữ lại buồng số 2.
- Khi gió chuyển sang buồng số 2, lượng nước hút kèm theo với gió sẽ được thu hồi và giữ lại để chảy quay xuống bể chứa nước.
- Khi gió chuyển sang buồng số 3, hệ thống cánh lá chữ Z sẽ giữ lại lượng nước dạng sương còn lại để tách lọc hoàn toàn gió sạch không lẫn nước thải ra môi trường ngoài.

Bộ dập bụi – khử mùi bằng màng nước và than hoạt tính do Tân Phát Etek nghiên cứu – sản xuất đạt tiêu chuẩn kỹ thuật về khí thải công nghiệp số QCVN:19 /2009/BTNMT & QCVN:20/2009/BTNMT.
Nguyên lý: Bụi sơn từ phòng sơn đi ra sẽ di chuyển qua màng nước do lực hút từ motor hoạt động, được nước giữ lại và gom về vị trí vệ sinh. Mùi sơn còn lại sẽ được đi qua hộp chứa lọc than hoạt tính để tiếp tục xử lý mùi trước khi phát thải ra ngoài môi trường.
Ưu điểm:
- Bụi sơn được giữ lại trên 80%, đáp ứng các yêu cầu khắt khe về môi trường.
- Không cần bơm tưới cưỡng bức tuần hoàn.
- Vệ sinh bụi sơn rất dễ dàng

ỨNG DỤNG:













Bộ dập bụi màng nước và khử mùi bằng than hoạt tính được tích hợp vào phòng sơn để xử lý môi trường. Các hãng ô tô tại Việt Nam như Honda, Toyota, Thaco, Hyundai,....đã sử dụng rộng rãi. Khách hàng cân thêm thông tin, liên hệ với nhà cung cấp 0903235882
